SALIDA DIGITAL 4 CANALES

  • 590d317e2edc001363b2f2e61bd63e1f
1 1
  • 4 salidas digitales conmutación positiva (PNP)
  • Corriente de salida por canal 0.5 A
  • Frecuencia de conmutación máxima de 1 kHz
  • Alimentación de campo 24VCC (-25 +30%)
  • Tipo de carga resistiva, inductiva, lampara

Sólo 2

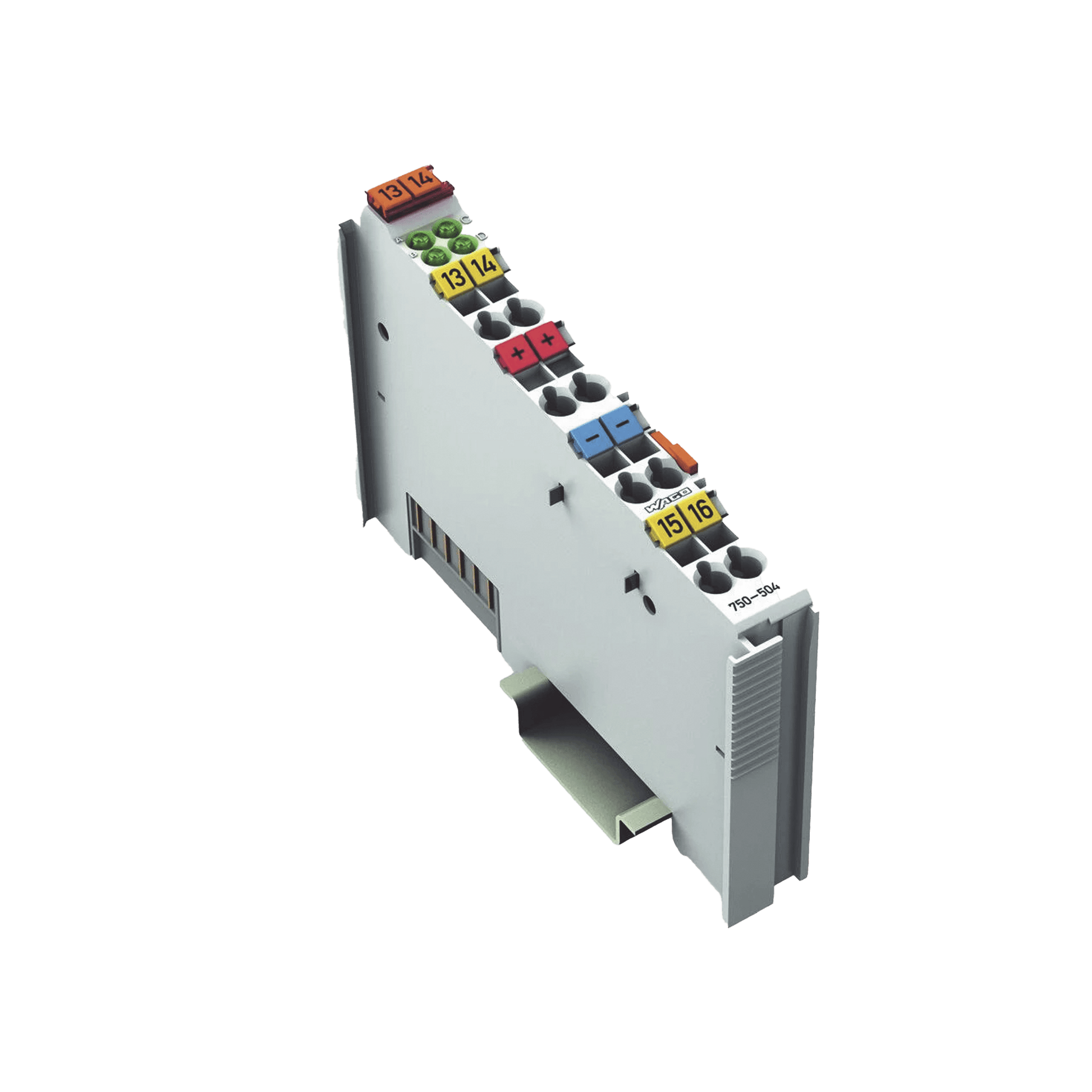

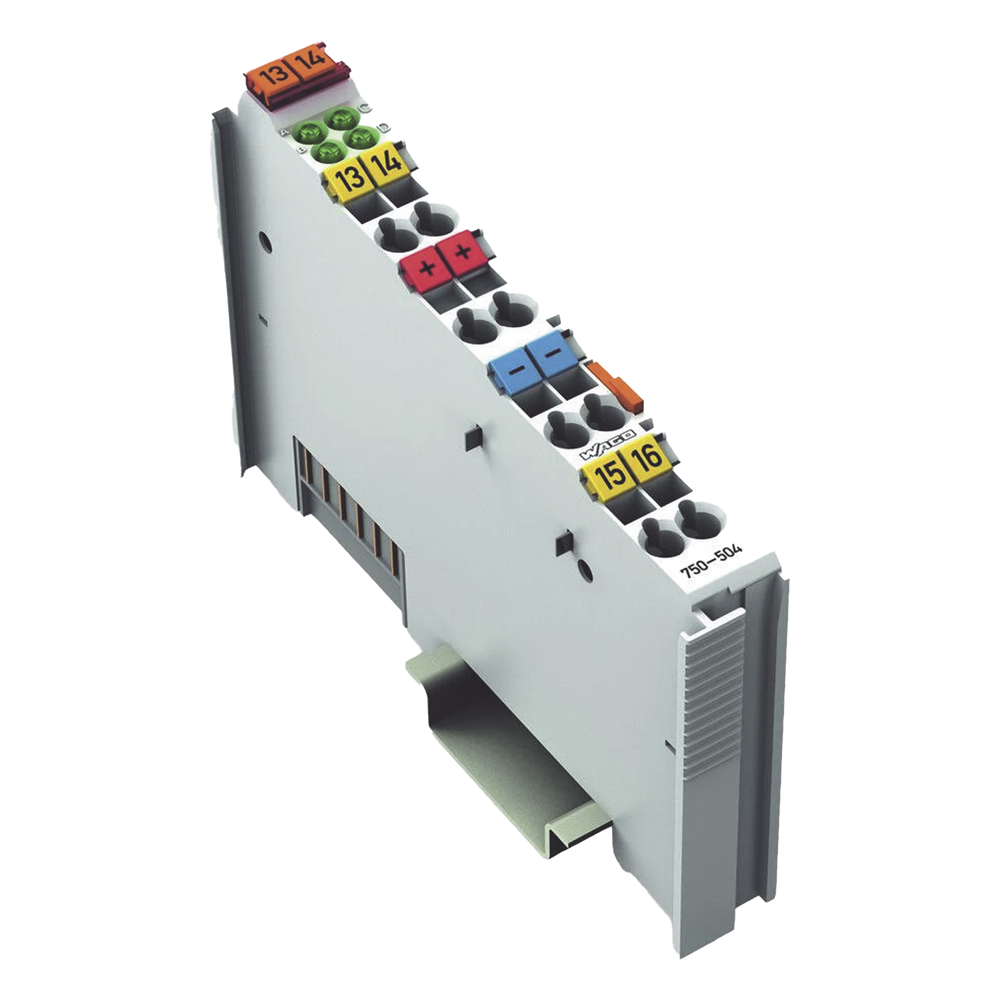

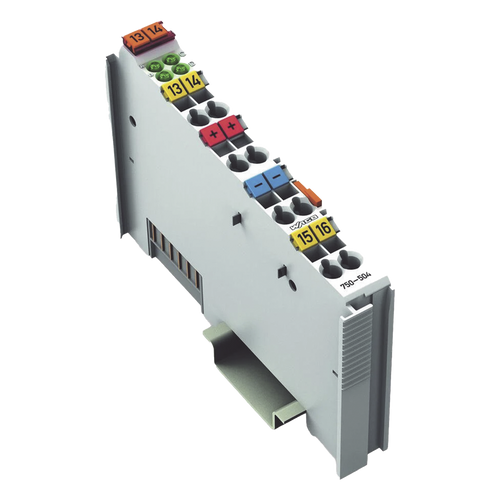

Modelo: 750-504

Proveedor: WAGO

Código SAT: 32151703

Impuesto incluido.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

WAGO modelo: 750-504

Módulo de salida digital de 4 canales diseñado para sistemas de automatización industrial WAGO-I/O-SYSTEM 750. Este módulo transmite señales de control desde el componente de automatización hacia actuadores conectados con una corriente de salida de 0,5 A por canal a 24 V DC. Cuenta con protección contra cortocircuito en todas las salidas y aislamiento galvánico de 500 kV entre sistema y campo. La arquitectura PNP (conmutación positiva) permite el control de cargas resistivas, inductivas y lámparas con una frecuencia de conmutación máxima de 1 kHz. Ideal para aplicaciones industriales que requieren interfaz digital robusta y confiable en entornos controlados.

Características Generales

  • Tipo: Módulo de salida digital
  • Canales: 4 salidas digitales
  • Tensión campo: 24 V DC (-25 … +30 %)
  • Corriente por canal: 0,5 A
  • Tipo señal: PNP (conmutación positiva)
  • Protección: Cortocircuito
  • Aislamiento: 500 kV sistema/campo
  • Frecuencia conmutación: 1 kHz máximo
  • Tipo carga: Resistiva, inductiva, lámpara
  • Indicadores: LED verde (A-D) estado DO 1-4
Especificaciones Eléctricas
  • Tensión alimentación sistema: 5 V CC
  • Consumo sistema (5V): 10 mA
  • Consumo campo (sin carga): 30 mA
  • Disipación energía inductiva: 0,3 J máximo
  • Anchura datos salida: 4 bits
  • Contactos potencia entrantes: 2
  • Contactos potencia salientes: 2
  • Corriente admisible contactos: 10 A
Físicas y Mecánicas
  • Anchura: 12 mm (0.472 in)
  • Altura: 100 mm (3.937 in)
  • Profundidad: 69.8 mm (2.748 in)
  • Profundidad desde carril: 62.6 mm (2.465 in)
  • Peso: 48.5 g
  • Material carcasa: Policarbonato; poliamida 6.6
  • Color: Gris claro
  • Montaje: Carril DIN-35
  • Interfaz cableado: Fija
  • Tecnología conexión: 8 x CAGE CLAMP®
Ambientales y Certificaciones
  • Temperatura operación: 0 … +55 °C
  • Temperatura almacenamiento: -40 … +85 °C
  • Protección: IP20
  • Humedad relativa: 95% sin condensación
  • Altitud operación: 0 … 2000 m
  • Grado ensuciamiento: 2 según CEI 61131-2
  • Resistencia vibración: 4g según CEI 60068-2-6
  • Resistencia choque: 15g según CEI 60068-2-27
  • Certificaciones: CE, UL, ATEX, IECEx, CCCEx, UKEx
Conexión de Conductores
  • Conductor rígido: 0.08 … 2.5 mm² / 28 … 14 AWG
  • Conductor flexible: 0.08 … 2.5 mm² / 28 … 14 AWG
  • Longitud pelado: 8 … 9 mm (0.31 … 0.35 in)
  • Conexión actuador: 2 x (2 conductores, 3 conductores)
  • Módulo distribución requerido: 750-614 para otros actuadores
Datos Comerciales
  • eCl@ss: 27-24-26-04
  • ETIM: EC001599
  • GTIN: 4045454582326
  • País origen: DE (Alemania)
  • Número arancel: 85371098990
  • RoHS: Compliant, With Exemption
