Rele Tensión nominal de entrada: 24 VCC; 2 inversores; Corriente permanente límite 8 A

  • 24bf7704d72f92d0678016a18c9430f5
1 1
  • Tensión nominal de entrada: DC24V con 10% rango
  • Corriente de irrupción máxima: 15A durante 4 segundos
  • Capacidad de conmutación AC-15: 3A a AC250V
  • Vida mecánica de 30 millones de operaciones
  • Tiempo de establecimiento típico: 8 ms

Sólo 6

Modelo: 788-312

Proveedor: WAGO

Código SAT: 32151703

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

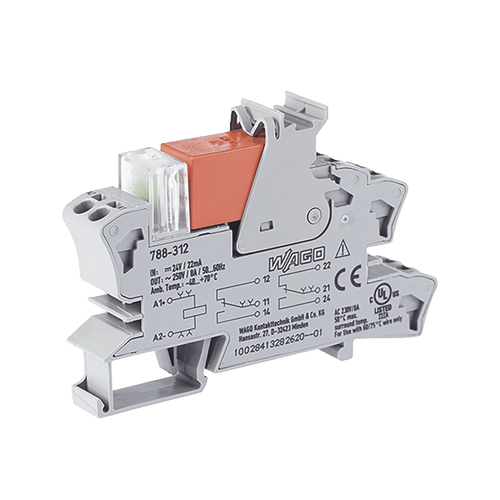

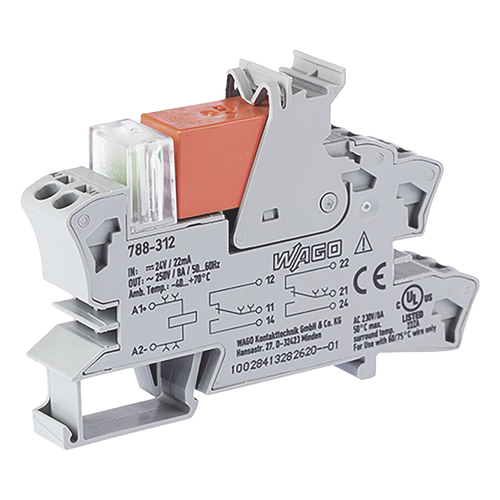

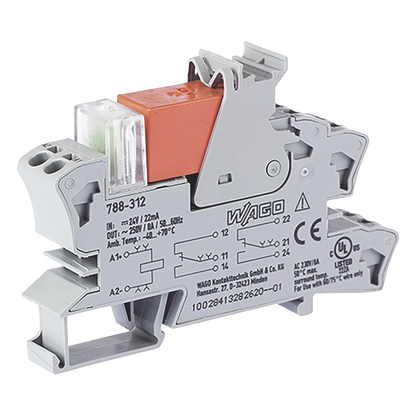

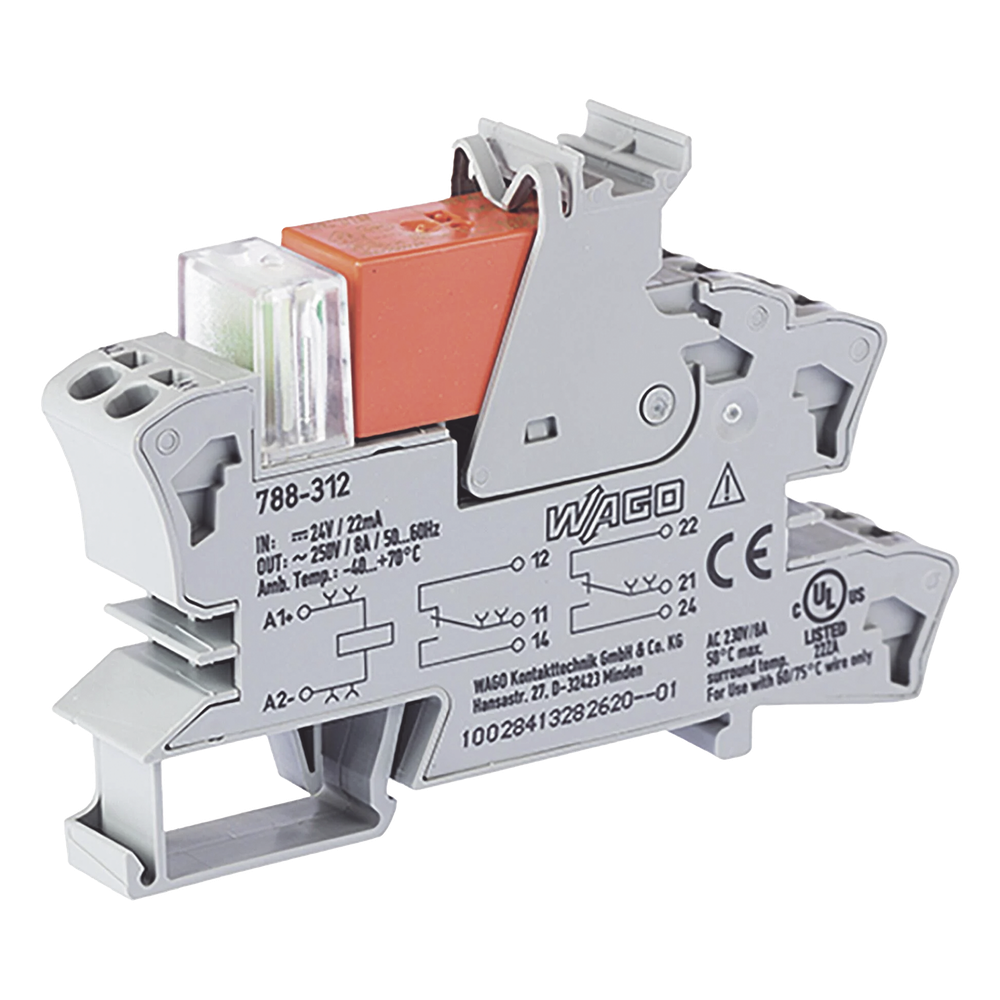

WAGO modelo: 788-312

Módulo con relé industrial de alta precisión diseñado para aplicaciones de control eléctrico con tensión nominal de 24 VCC. Este dispositivo cuenta con dos inversores independientes que permiten el control de circuitos de carga con capacidad de corriente continua de hasta 8 A. Fabricado con tecnología Push-in CAGE CLAMP® para conexiones rápidas y seguras, incluye indicador LED rojo para visualización de estados operativos. El diseño compacto de 15 mm de ancho permite montaje eficiente en riel DIN-35, ideal para instalaciones en cuadros eléctricos y paneles de control industriales donde el espacio es limitado.

Características Generales

  • Tensión Nominal: 24 VCC
  • Número de Inversores: 2
  • Corriente Continua: 8 A
  • Ancho de Montaje: 15 mm (0.591 in)
  • Indicador de Estado: LED Rojo
  • Tecnología de Conexión: Push-in CAGE CLAMP®
  • Material de Contacto: AgNi 90/10
  • Montaje: Riel DIN-35
Circuito de Control
  • Tensión Nominal de Entrada: 24 VCC
  • Rango de Tensión: ±10%
  • Corriente Nominal de Entrada: 19 mA
  • Tiempo de Establecimiento: 8 ms (típico)
  • Tiempo de Caída: 13 ms (típico)
  • Duración de Rebote: 10 ms (típico)
  • Frecuencia de Conmutación: 6 min⁻¹ (con carga) / 1200 min⁻¹ (sin carga)
Circuito de Carga
  • Corriente Límite de Servicio Continuo: 8 A
  • Corriente de Irrupción (Resistiva): 15 A / 4 s (máx.)
  • Tensión de Conmutación: 250 V AC (máx.)
  • Potencia de Conmutación: 2000 VA AC (resistiva)
  • Capacidad de Conmutación: AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V
  • Carga Mínima Recomendada: 12 V / 10 mA
  • Vida Eléctrica: 10,000 operaciones (NO; carga resistiva; 23°C)
  • Vida Mecánica: 30,000,000 operaciones
Físicas y Eléctricas
  • Alimentación: 24 VCC
  • Temp. Operación: -40°C a +70°C (-40°F a +158°F)
  • Temp. Almacenamiento: -40°C a +70°C
  • Grado de Protección: IP20
  • Tensión Asignada: 250 V
  • Tensión de Choque: 4 kV
Conexiones
  • Tecnología: Push-in CAGE CLAMP®
  • Conductor Rígido: 0.34 - 2.5 mm² (22 - 14 AWG)
  • Conductor Flexible: 0.34 - 2.5 mm² (22 - 14 AWG)
  • Longitud de Pelado: 9-10 mm (0.35-0.39 in)
  • Sección Transversal: 2.50 mm²
Seguridad y Normativas
  • Rigidez Dieléctrica Control/Carga: 5 kVrms (CA, 1 min)
  • Rigidez Dieléctrica Contacto Abierto: 1 kVrms (CA, 1 min)
  • Rigidez Dieléctrica Carga/Carga: 2.5 kVrms (CA, 1 min)
  • Normas: EN 61010-2-201, EN 61810-1, EN 61373, UL 508
  • Certificación UL: E175199 Vol.1 Sec.6
  • RoHS: Compliant, No Exemption
