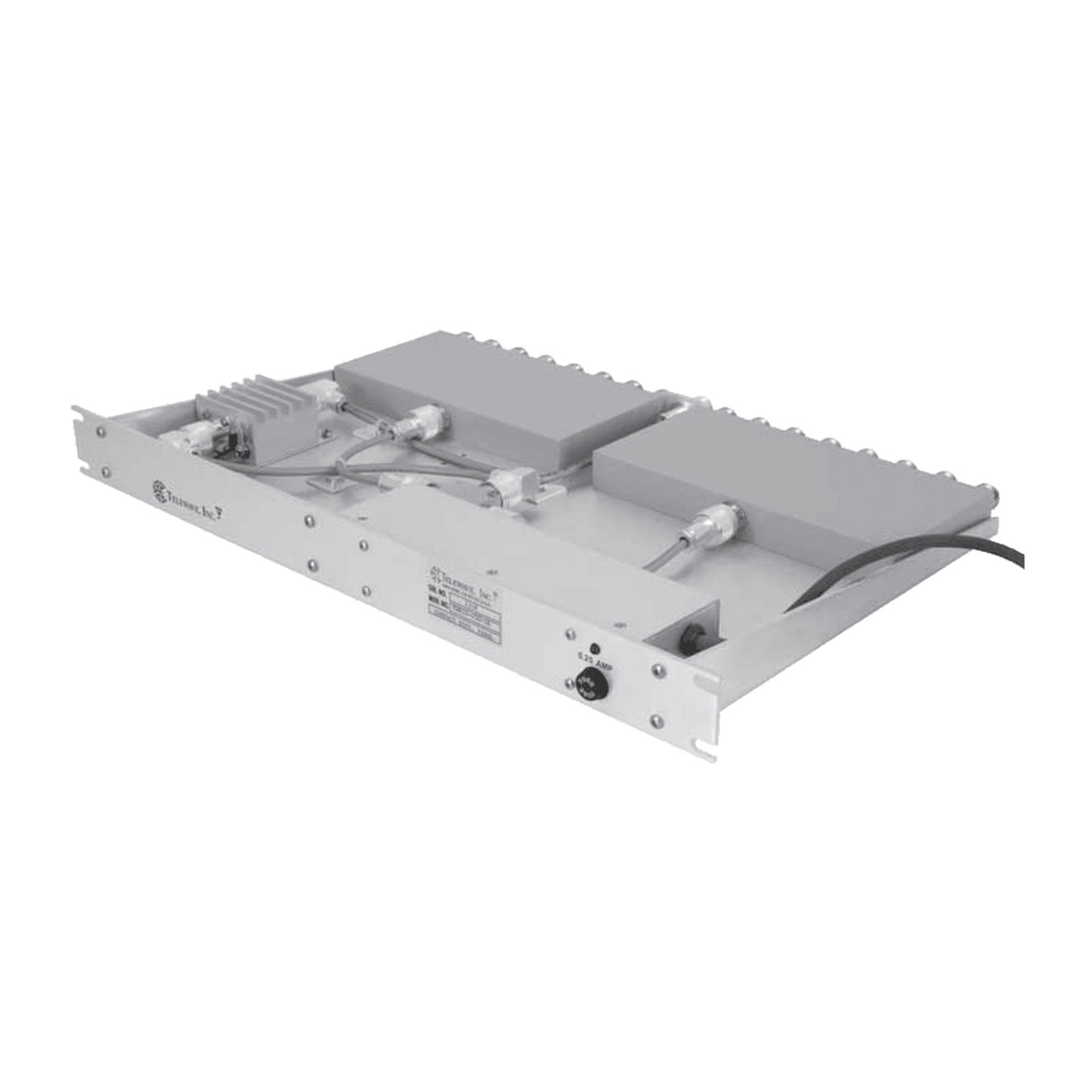

Multiacoplador Compacto 50-512 MHz, 400 MHz de Ancho de Banda, 1 UR para 16 puertos.

  • 0aafbb2b57d27a98ef694eababc298e7
1 1

Agotado

Modelo: TWR16-050-1R

Proveedor: TELEWAVE, INC

Código SAT: 32121800

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

Características Principales

  • Frecuencia de operación: 50-512 MHz
  • Ancho de banda: 400 MHz
  • Ganancia: 0-15 dB (ajustable en fábrica)
  • 16 puertos de salida
  • Montaje en rack 19' x 1.75' (1 UR) de altura
  • Incluye fuente de alimentación 117 Vca / 11-18 Vcc, 50 mA
  • Conectores: N Hembra
  • Protección a transientes de 40 kV/μs

Especificaciones Técnicas

  • Impedancia/VSWR (típico): 50 ohms / 1.3:1
  • Aislamiento RX-RX (mín/típico): 20 dB / 25 dB
  • Figura de ruido (típico): 2.5 dB
  • Intercepto de tercer orden: +36 dBm
  • Intermodulación (típico): -130 dB para entrada de -30 dBm
  • Puerto de muestra: -20 dB
  • Rango de temperatura: -40°C a +60°C

Características Físicas

  • Dimensiones (HWD): 7' x 19' x 3' (17.8 x 48.3 x 7.6 cm)
  • Peso: 6 lb (2.7 kg)
Alimentación Eléctrica
  • AC: 120 VAC (estándar), 220/240 VAC (opcional)
  • DC: +11.5 a +15 VDC (redundancia de alimentación)
  • DC directo al preamplificador: +12 a +24 VDC
Conectores
  • Entrada: N Hembra
  • Salida: N o BNC Hembra (opcional)
Aplicaciones
  • Distribución de señal a múltiples receptores
  • Reducción de costos y carga en torres
  • Mantenimiento de calidad de señal consistente
Notas Importantes
  • Todos los puertos no utilizados deben terminarse con 50 ohms
  • La ganancia se mide desde el puerto de entrada a cualquier puerto de salida
  • El rango de sintonía y ancho de banda varía según banda y componentes del sistema
  • Las especificaciones están sujetas a cambios sin previo aviso
