ENTRADA DIGITAL 4 CANALES

  • dd07bb177550551bd74ae9d0e18bf32c
1 1
  • 4 entradas digitales, 4 canales totales
  • Señal de tensión digital 24VDC
  • Filtro de entrada digital de 3 ms
  • Aislamiento de 500kV para sistema/campo
  • Indicadores LED verde: estado DI 1-4

Sólo 6

Modelo: 750-402

Proveedor: WAGO

Código SAT: 32151703

Impuesto incluido.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

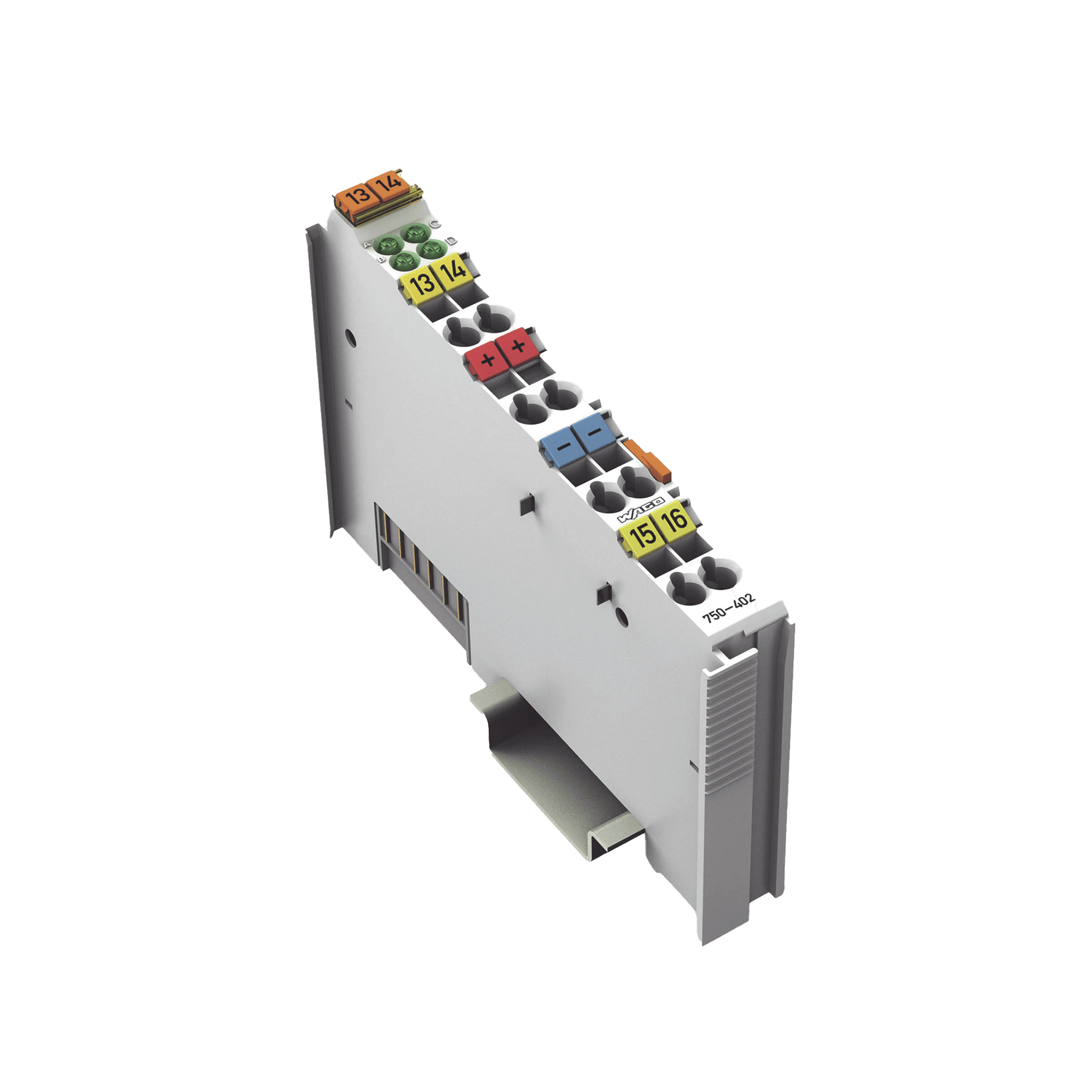

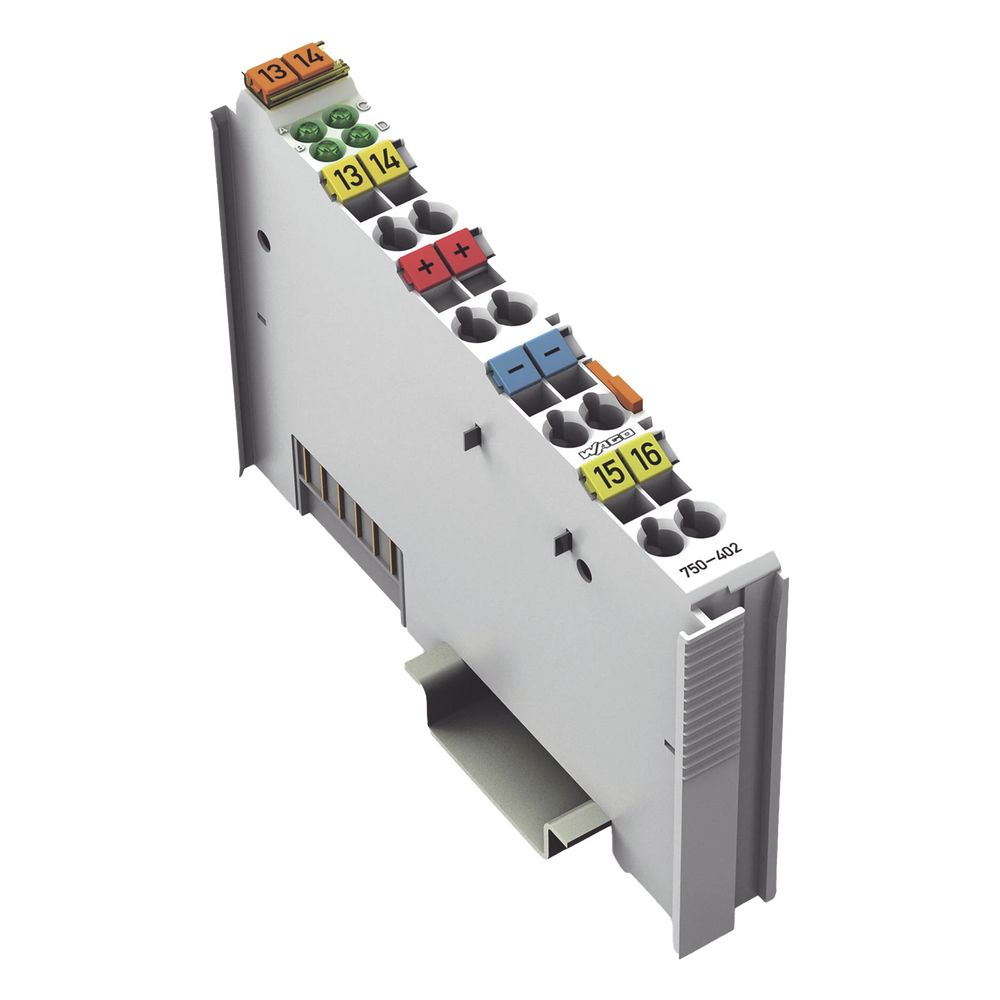

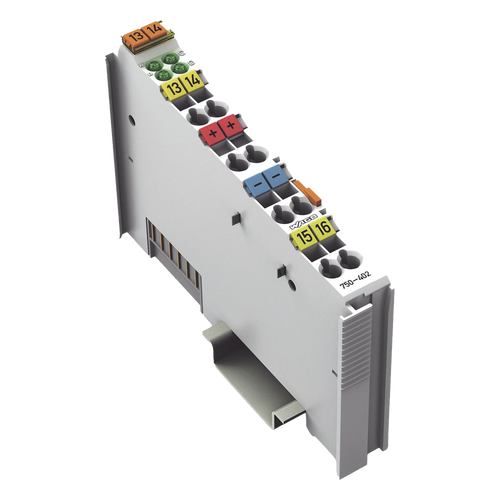

WAGO modelo: 750-402

Módulo de entrada digital de 4 canales diseñado para sistemas de automatización industrial WAGO-I/O-SYSTEM 750. Este módulo recibe señales de control de dispositivos de campo como sensores, con características de conmutación positiva (PNP) y alimentación de 24 V DC. Cuenta con filtro de eliminación de ruido de 3 ms y separación galvánica entre niveles de campo y sistema de 500 kV. La conexión se realiza mediante tecnología CAGE CLAMP® que permite conductores rígidos y flexibles de 0.08 a 2.5 mm². Ideal para aplicaciones industriales que requieren alta confiabilidad y facilidad de instalación en carril DIN-35.

Características Generales

  • Tipo: Módulo de Entrada Digital
  • Canales: 4 entradas digitales
  • Tensión de Señal: 24 VCC
  • Conmutación: Positiva (PNP)
  • Filtro de Entrada: 3 ms
  • Aislamiento: 500 kV sistema/campo
  • Protección: IP20
  • Montaje: Carril DIN-35
Especificaciones Eléctricas
  • Corriente de Entrada por Canal: 4.5 mA (típico)
  • Rango Tensión Señal (0): -3 … +5 VCC
  • Rango Tensión Señal (1): 15 … 30 VCC
  • Anchura de Datos: 4 bits (máx.)
  • Tensión Alimentación Sistema: 5 VCC
  • Consumo Energía (5V): 7.5 mA
  • Tensión Alimentación Campo: 24 VCC (-25 … +30 %)
  • Contactos de Potencia: 2 entrantes, 2 salientes
  • Intensidad Admisible: 10 A
Datos Físicos y Mecánicos
  • Anchura: 12 mm (0.472 in)
  • Altura: 100 mm (3.937 in)
  • Profundidad: 69.8 mm (2.748 in)
  • Profundidad desde Carril: 62.6 mm (2.465 in)
  • Peso: 45.5 g
  • Material Carcasa: Policarbonato; Poliamida 6.6
  • Color: Gris claro
  • Carga de Fuego: 1.246 MJ
Conexión y Montaje
  • Tecnología Conexión: 8 x CAGE CLAMP®
  • Conductor Rígido: 0.08 … 2.5 mm² / 28 … 14 AWG
  • Conductor Flexible: 0.08 … 2.5 mm² / 28 … 14 AWG
  • Longitud Pelado: 8 … 9 mm (0.31 … 0.35 in)
  • Tipo Montaje: Carril DIN-35
  • Interfaz Cableado: Fija
  • Posición Montaje: Horizontal/Vertical
Ambientales y Certificaciones
  • Temperatura Operación: 0 … +55 °C
  • Temperatura Almacenamiento: -40 … +85 °C
  • Humedad Relativa: 95% (sin condensación)
  • Altitud Operación: 0 … 2000 m
  • Resistencia Vibración: 4g según CEI 60068-2-6
  • Resistencia Choque: 15g según CEI 60068-2-27
  • Grado Ensuciamiento: 2 según CEI 61131-2
  • Certificaciones: CE, UL, ATEX, IECEx, CCCEx, UKEx
Indicadores y Contaminantes
  • LEDs Indicadores: 4 x verde (DI 1 … DI 4)
  • H2S Admisible (75% HR): 10 ppm
  • SO2 Admisible (75% HR): 25 ppm
  • CEM Inmunidad: EN 61000-6-2 (marítimas)
  • CEM Emisión: EN 61000-6-4 (marítimas)
  • RoHS: Compliant, With Exemption
  • Exenciones RoHS: 6(c), 7(a), 7(c)-I, 7(c)-II
