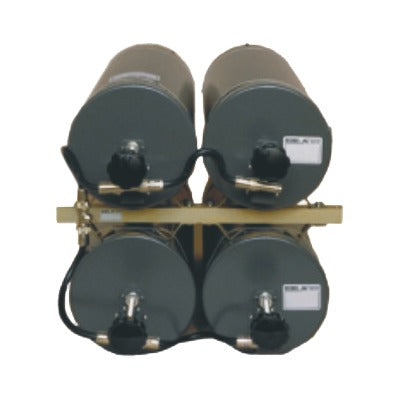

Duplexer VHF, para 154-174 MHz, para Potencia Máxima de Entrada de 250 W (ciclo continuo).

  • fd7eb2b0903a5eef02ae0dc775928b0f
  • fd7eb2b0903a5eef02ae0dc775928b0f
1 2

Agotado

Modelo: DB-4060-WOCC

Proveedor: DB SPECTRA

Código SAT: 32121800

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

Características Eléctricas

  • Aislamiento: 80 dB
  • Pérdida de transmisor: 1.5 dB
  • Pérdida de receptor: 1.5 dB
  • Pérdida de retorno: 14 dB
  • Impedancia: 50 Ω
  • Potencia: 250 W
  • Separación de frecuencias: 0.5 MHz

Características Mecánicas

  • Construcción: Aluminio/Color negro
  • Conectores: N Hembra
  • Temperatura operación: -30 a +60°C
  • Diámetro de cavidad: 8' / 203 mm
  • Montaje: EIA 19 pulgadas
  • Cavidades: 4
  • Sin gabinete: Sí
Dimensiones
  • Ancho: 19.3' / 489 mm
  • Altura: 34.5' / 876.3 mm
  • Altura en RU: 20 RU
  • Profundidad: 20.1' / 511 mm
Peso
  • Peso neto: 105 lbs / 48 kg
  • Peso de envío: 115 lbs / 52 kg
Frecuencias
  • Rango de frecuencia: 154-174 MHz
  • Código de frecuencia: C

Diseño y Aplicaciones

Diseñado para sistemas dúplex VHF que operan con espaciado de frecuencias cercano. El diseño del duplexer consiste en cavidades coaxiales de onda cuarto de 8 pulgadas de diámetro. Están interconectadas en una configuración de paso de banda-rechazo de banda usando cable coaxial doblemente blindado. Una barra de Invar, con expansión casi nula, proporciona estabilidad sobre un amplio rango de temperaturas.

El modelo DB4060 utiliza dos cavidades de transmisor y dos de receptor. Puede acoplar dos transmisores, dos receptores o dos unidades simplex en una antena común con frecuencias separadas por 500 kHz o más.

*Pregunte por precio y tiempo de entrega.
