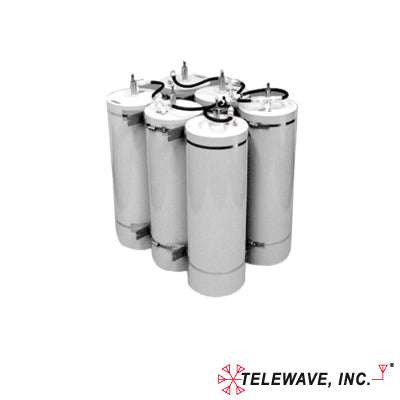

Duplexer Pasa-Banda-Rechazo de Banda, 148-174 MHz, 6 Cavidades (8\"Dia.) 300 kHz, 2.2 dB, 350 Watt, N Hembras.

  • 2f25dd546f2c5d239950a411d47baac5
  • 2f25dd546f2c5d239950a411d47baac5
1 2

Agotado

Modelo: TPRD-1586

Proveedor: TELEWAVE, INC

Código SAT: 32121800

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

Características Principales

  • Frecuencia de operación: 148-174 MHz
  • Configuración: 3 cavidades Pass-Reject en sección transmisora y receptora
  • Máxima potencia de entrada: 350 Watts
  • Pérdida por inserción: 2.2 dB (TX/RX a antena)
  • Aislamiento: 100 dB a ±400 KHz
  • Rango de temperatura: -30°C a +70°C

Características Mecánicas

  • Cavidades: 6 cavidades de 8' de diámetro
  • Conectores: N hembra o UHF hembra (opcional)
  • Montaje: 19' rack mount
  • Acabado: Pintura acrílica gris
  • Peso: 21 kg (46.5 lb)
  • Dimensiones: 60 x 48 x 63.5 cm (23.5 x 19 x 25 pulgadas)
Rendimiento Eléctrico
  • Aislamiento RX: 100 dB a ±400 KHz
  • Supresión de ruido TX: 100 dB a ±400 KHz
  • VSWR (máx.): 1.5:1
  • Separación de frecuencia (mín.): 300 KHz
Construcción
  • Tuners: Plata plateados
  • Contactos: Beryllium copper finger stock
  • Varillas de ajuste: Invar roscadas
  • Placas: Aluminio de ¼ pulgada
Aplicaciones
  • Sistemas de comunicación que requieren máximo aislamiento
  • Sistemas con espaciado cercano de frecuencias (desde 300 KHz)
  • Instalaciones donde se requiere protección de receptores

Notas Adicionales

  • La pérdida por inserción y selectividad pueden ajustarse mediante rotación de los conectores calibrados
  • Placas superiores de aluminio completamente soldadas al conductor externo
  • Todas las especificaciones están sujetas a cambio sin previo aviso
