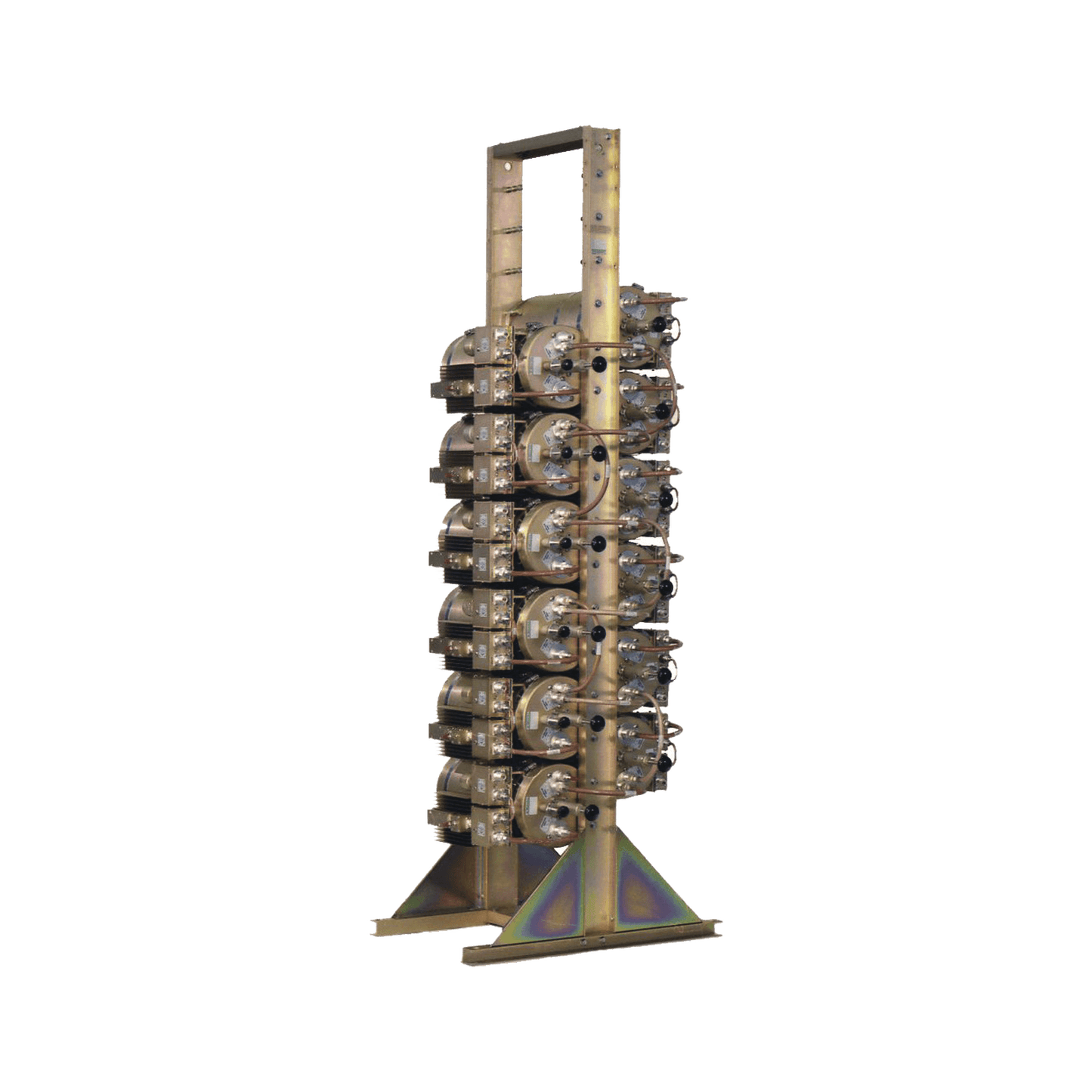

Combinador TX/RX, 10 canales, 406-512 MHz, 150 Watt, 125 KHz Tx-Tx, Cav.10\" Diam. \"Peg Rack\", N Hembras

  • 394ca62c473e9e459d05935d4d521809
1 1

Agotado

Modelo: 73-67-25-2D-10

Proveedor: BIRD TECHNOLOGIES

Código SAT: 32121800

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

Características Principales

  • Combinador TX/RX de 10 canales
  • Rango de frecuencia: 406-512 MHz
  • Potencia máxima: 150 Watts
  • Separación mínima entre canales: 125 kHz
  • Cavidad de 10' de diámetro
  • Conector tipo N hembra
  • Diseño compacto con montaje 'Peg Rack'
  • Expandible mediante ensamblaje de canales
  • Compensación de temperatura

Especificaciones Técnicas

  • Aislamiento Tx-Tx: -80 dB típico
  • Aislamiento Antena-Tx: -70 dB típico
  • Supresión de ruido Tx: Ver curvas específicas
  • Pérdida de inserción: -2.5 dB máximo
  • Pérdida de retorno: -20 dB (1.22:1 VSWR)
  • Rango de temperatura: -30°C a +60°C
  • Impedancia: 50 Ohms
  • Carga continua: 100 Watts
  • Conectores: N hembra

Configuración

  • Modelo: 73-67-25-2D-10
  • Cavidad: 10' (254 mm) de diámetro
  • Configuración de aislador: 5W/100W
  • Número de canales: 10
  • Montaje: Peg-Rack (opcional 19' rack mount)
Diseño Mecánico
  • Cavidad de 3/4 de onda
  • Compensación de temperatura con material Invar
  • Bucles de acoplamiento plateados ajustables
  • Conductores externos de aluminio de calibre pesado
  • Placas superiores de la cavidad soldadas con heliarc
  • Placas de ajuste microacabadas con plateado pesado
Rendimiento
  • Baja pérdida de inserción
  • Alto aislamiento entre transmisores
  • Alta supresión de intermodulación
  • Excelente supresión de ruido del transmisor
  • Diseño flexible para filtrado adicional
  • Configuraciones personalizables
Capacidad de Expansión
  • Diseñado para expansión sin modificaciones
  • Conexión simple de ensamblajes de expansión
  • Cada canal 've' solo la antena, no otros canales
  • Cable de longitud crítica dependiente de la frecuencia
  • Cavidades adicionales para personalización

Especificaciones Adicionales

Parámetro Valor
Pérdida de inserción (máx.) -2.5 dB
Separación mínima entre canales 125 kHz
Aislamiento Tx-Tx (típico) -80 dB
Aislamiento Antena-Tx (típico) -70 dB
Potencia máxima (continua) 100 W
Rango de temperatura de operación -30°C a +60°C
Impedancia 50 Ω
Conectores N hembra
Montaje Peg-Rack (hasta 12 cavidades de 10')

Notas

  • El modelo 73-67-25-2D-10 está configurado para 10 canales en cavidades de 10' de diámetro
  • Configuración de aislador 5W/100W
  • Para sistemas que excedan los modelos estándar, se ofrecen diseños personalizados
  • Para obtener el peso total, multiplique el peso del canal de expansión por (nn-1) y sume al peso básico
  • La opción -MC reduce el número máximo de canales a 10 (10') o 12 (6.625') por rack
