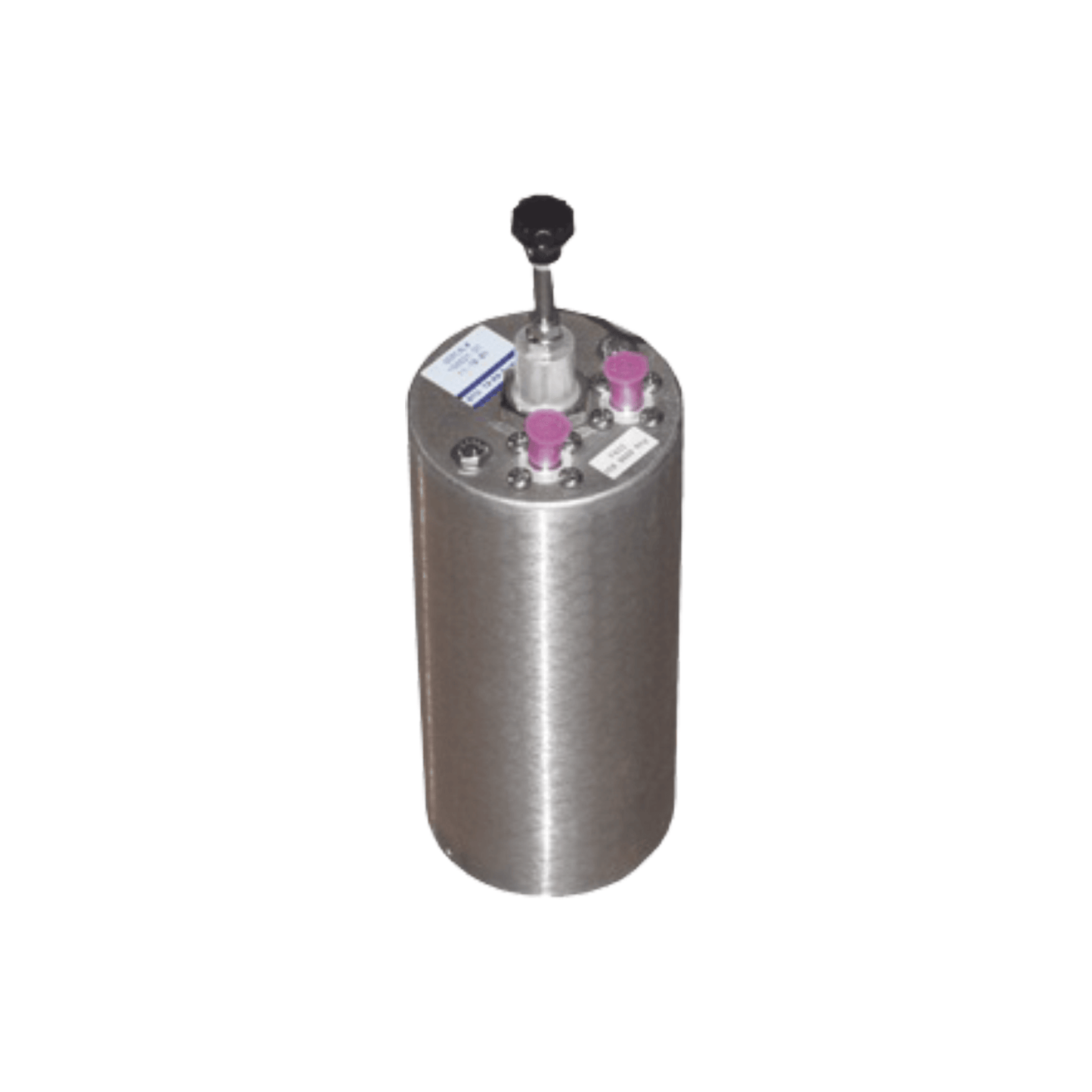

Cavidad Pasa-Banda, 806-960 MHz, 50 Ohm, 4\" Diam. x 6.5\" Alto, 1/4 Onda, 100 Watt, BNC Hembra.

  • 04661db6907647f7e1862f66b4d45814
1 1

Agotado

Modelo: 11-90-05

Proveedor: BIRD TECHNOLOGIES

Código SAT: 32121800

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

Descripción

  • El filtro Cavidad pasa-Banda, deja pasar una estrecha banda de frecuencias y atenúa todas las demás con una atenuación creciente por encima y por debajo de la frecuencia de paso.
  • Es equivalente a un circuito sintonizado en paralelo y se utiliza con mayor frecuencia para la limpieza general de espurias en transmisores o para agudizar la selectividad del extremo frontal de un solo receptor con o sin amplificación.
  • Las cavidades de paso de banda de TX-RX (4', 6', 8' y 10') tienen características de selectividad ajustables (bucles giratorios) para permitir un intercambio entre la pérdida de inserción (0.5-3.0 dB) y la selectividad (ajuste de pérdida por inserción).
  • Existentes varios modelos de baja pérdida y alto rechazo a elegir.
  • Todos los ensambles de placa / conector de bucle están chapados en plata o Alballoy® para una baja IM.
  • La construcción de cavidad soldada, sonda y bucles ajustables, chapados en plata proporcionan características superiores de paso y rechazo.
Especificaciones
  • Rango de Frecuencia: 806-960 MHz
  • Máxima potencia por cavidad: 100 Watt
  • Impedancia: 50 Ohm
  • VSWR: 1.25:1
  • Lambda Eléctrica de la Cavidad: 1/4 de Onda
  • Rango de Temperatura: -30 ºC a +60 ºC
  • Dimensión de la Cavidad: 4' (101.6 mm) diámetro
  • Altura: 6.5' (165.1 mm)
  • Conectores: BNC Hembra
  • Peso de Envío: 3 lbs (1.362 kgs)

Notas

  • Nota: Pregunte por tiempo de entrega.
