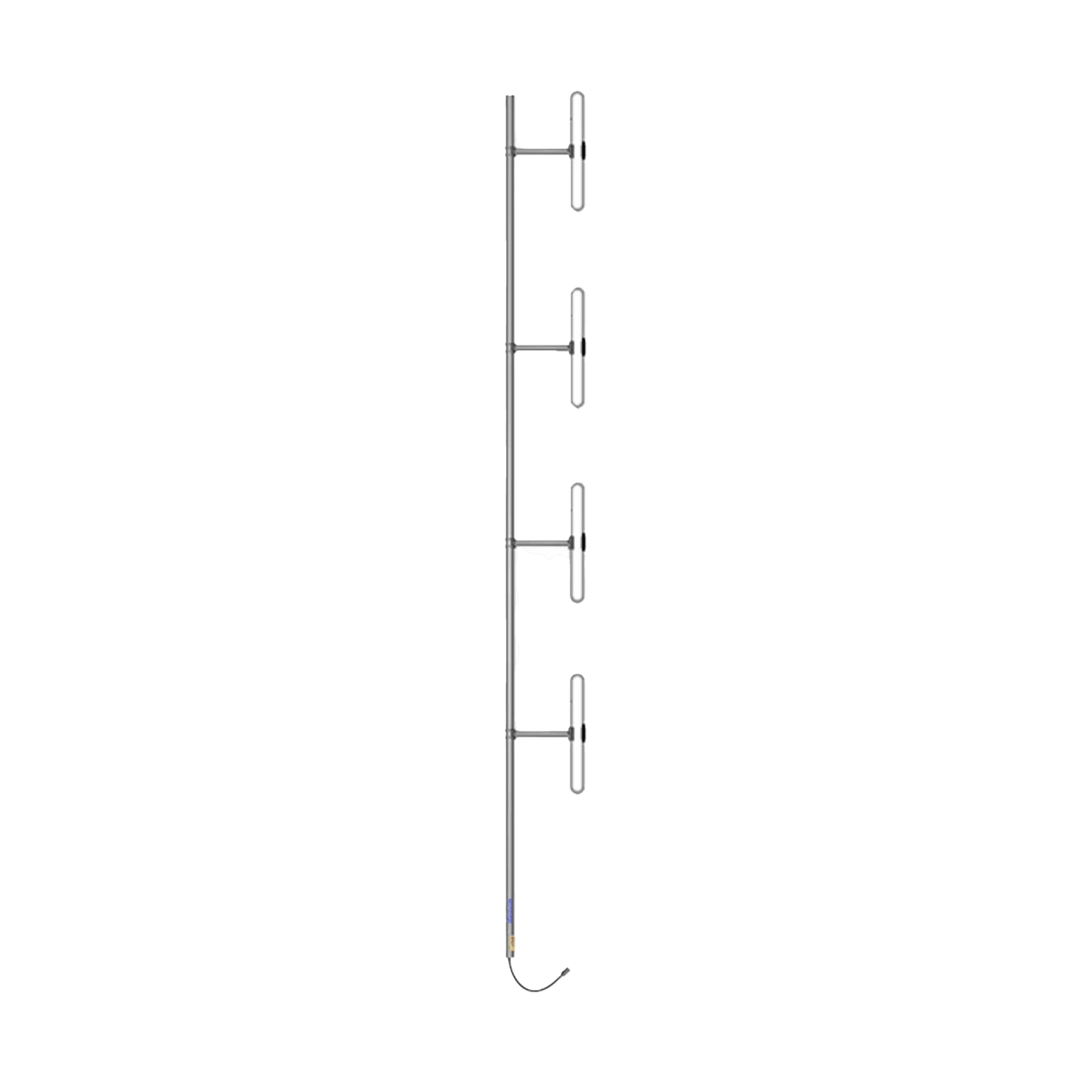

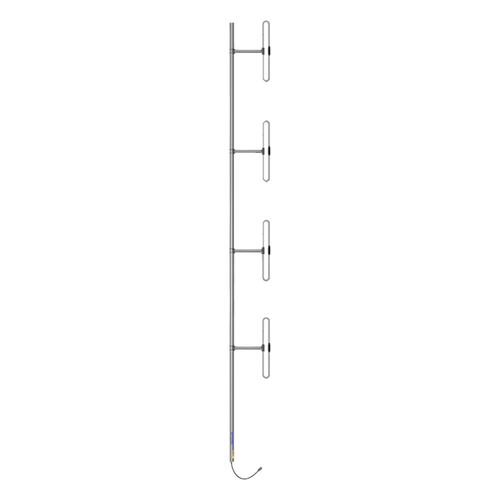

Antena Base Aérea de 4 Dipolos, 118-138 MHz, 8.5 dBd, Radiación Offset, 300 W, N Macho, Inclinación Opcional \"Tilt\" de 0, 2, 4, 6 u 8 Grados. SD214-SF1P4SNM(D00) .

  • 4608f39954118597386d9c28e7dc23d5
1 1

Agotado

Modelo: SD214SF1P4SNM

Proveedor: SINCLAIR

Código SAT: 43221706

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

Características Generales

  • Frecuencia: 118-138 MHz
  • Configuración: 4 dipolos
  • Ganancia: 8.5 dBd (10.6 dBi)
  • Potencia: 300 Watts
  • Polarización: Vertical
  • Conector: N Macho
  • Patrón de Radiación: Offset
  • Inclinación: Opcional (0°, 2°, 4°, 6° u 8°)

Aplicaciones

  • Aviación civil (118-138 MHz)
  • Redes privadas móviles
  • Seguridad pública
  • Redes de transporte
  • Instalaciones de montaje en techo o lateral
Especificaciones Eléctricas
  • VSWR (máx): 1.5:1
  • Impedancia: 50 Ω
  • Ancho de haz horizontal: 210°
  • Ancho de haz vertical: 17°
  • Potencia promedio: 300 W
  • Puesta a tierra: Todas las partes metálicas
Especificaciones Mecánicas
  • Ancho: 25.2' (640 mm)
  • Profundidad: 5' (127 mm)
  • Altura: 240' (6096 mm)
  • Diámetro tubo base: 2.38' (60 mm)
  • Material: Aluminio (elementos radiantes y tubo base)
  • Peso: 61 lbs (27.69 kg)
  • Peso envío: 82 lbs (37.23 kg)
  • Dimensiones envío: 256' x 28' x 6' (6502 x 711 x 152 mm)
Especificaciones Ambientales
  • Rango temperatura: -40°F a +140°F (-40°C a +60°C)
  • Carga viento (sin hielo): 125 mph (201 km/h)
  • Carga viento (con hielo): 90 mph (145 km/h)
  • Deflexión punta: 2.9° a 100 mph
  • Fuerza lateral: 155 lbs (689.4 N) a 100 mph
  • Momento torsional: 91 ft-lbs (122.9 Nm) a 100 mph
  • Momento flector: 785 ft-lbs (1059.8 Nm) a 100 mph

Opciones de Montaje

  • Montaje en techo
  • Montaje lateral
  • Soportes disponibles:
    • Clamp005
    • Clamp015
    • Clamp130
  • Kit de montaje lateral (para torres rectas):
    • SMK-125-A3
    • SMK-125-A7

Información Adicional

  • Cable de conexión: Terminación con cable de 1 pie
  • Construcción: Diseño robusto para aplicaciones exigentes
  • Compatibilidad: Diseñada para aplicaciones de seguridad pública y comunicaciones críticas
  • Notas: El modelo puede no parecer exactamente como se muestra
