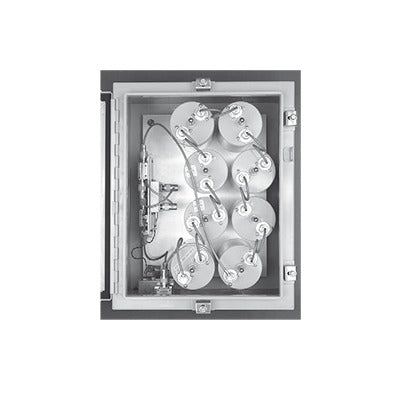

Amplificador Punta de Torre / 400-512 MHz, 4 Cav. de 4\" Diam, 2 MHz Ancho-Banda, 15 dB, 13.8 Vcc, N Hembras.

  • e17d2dfe6dc6ba193926662770a23678
  • e17d2dfe6dc6ba193926662770a23678
1 2

Agotado

Modelo: TTPA-4544

Proveedor: TELEWAVE, INC

Código SAT: 32101500

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

Características Generales

  • Rango de Frecuencia: 455-512 MHz
  • Ganancia: 17 dB (ajustable en fábrica)
  • Número de Cavidades: 4 de 4' de diámetro
  • Ancho de Banda: 2 MHz
  • Atenuación: 35 dB a ± 10 MHz
  • Conectores: N Hembra

Características Técnicas

  • Figura de Ruido: 0.8 dB (típico)
  • Intercepto de 3er Orden: +40 dB (típico)
  • VSWR: 1.3:1
  • Protección contra Rayos: Supresor de impulsos (Polyphaser)
  • Tensión de Alimentación: +15 VDC / 280 mA (+12 VDC opcional)
  • Temperatura de Operación: -40°C a +70°C
Especificaciones Mecánicas
  • Dimensiones: 20 x 16 x 11.5 pulgadas (50.8 x 40.6 x 29.2 cm)
  • Peso: 39 lbs (17.7 kg)
  • Acabado: NEMA 4 - Gris (polvo poliéster)
Fuente de Alimentación
  • Modelo: TTBS-4586 o Multiacoplador con -TT
  • Alimentación: DC acoplamiento y desacoplamiento
  • Protección: Contra sobretensión y voltaje inverso
Diseño
  • Configuración: Dos dispositivos PHEMT en configuración híbrida redundante
  • Fiabilidad: Falla de un dispositivo causa reducción de 6 dB en ganancia
  • Protección: Impedancia estable bajo fallos
  • Circuito: Bajo nivel de pérdida para mejor figura de ruido

Aplicaciones

El amplificador de punta de torre está diseñado para recuperar señales de bajo nivel desde líneas de transmisión largas o con alta pérdida y optimizar el rendimiento del sistema. Permite operación de una sola ventana o multi-ventana en las bandas de recepción de 450-512 MHz.

El sistema de preselección de filtros incorpora tecnologías de línea de transmisión, cavidad y multi-ventana para ofrecer un rendimiento óptimo en entornos RF adversos.

*Consultar por disponibilidad y tiempo de entrega.
