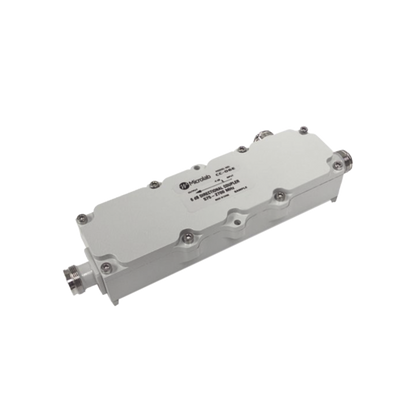

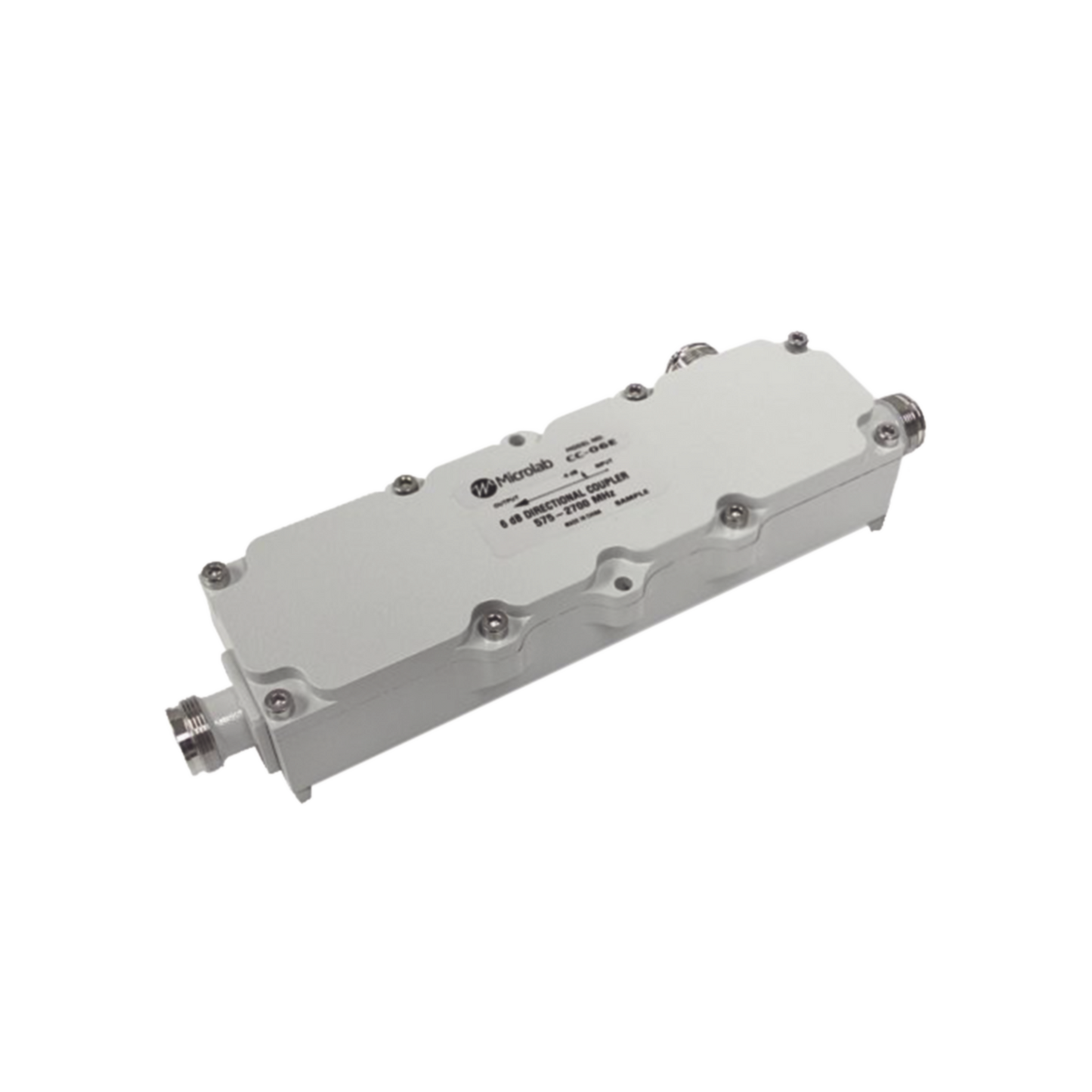

Acoplador direccional 5dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67

  • 388da44bf0969e604655e404b4d01447
  • 388da44bf0969e604655e404b4d01447
1 2

Agotado

Modelo: CC-05E

Proveedor: MICROLAB

Código SAT: 32101500

Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
Our Commitment ×
By purchasing this product you are making a positive impact. We contribute of each sale and we’ve partnered with WeAreGoodness.io
Let’s do some good
Ver todos los detalles

La serie CC-xx es un diseño de línea de cinta cónica que cubre de 575 a 2700 MHz. Las unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea valiosa para optimizar la distribución de la señal requerida en una red de acceso de radio de distribuidor pasivo (D-RAN). El amplio rango de frecuencia permite aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.

Características

  • Ancho de banda estándar para aplicaciones comerciales de distribución de señales inalámbricas
  • Respuesta plana de 575 a 2700 MHz
  • PIM bajo garantizado
  • Potencia media de 300 Watts
  • Disponible en 4.3-10
  • RoHS

Especificaciones

Especificaciones eléctricas
  • Frecuencia: 575-2700 MHz
  • Acoplamiento: 5dB
  • Pérdida acoplada: 1,65 dB máx.
  • Directividad: 20 dB mín.
  • VSWR: 1,25:1 máx.
Especificaciones mecánicas
  • Energía: 300 W promedio, paquete de 1 kW
  • PIM: -161 dBc (-118 dBm) mín.
  • Conectores: Brida de 4 orificios 4.3-10(f) Triplaca
  • Protección de ingreso: IP67
  • Peso: 1,6 libras (0,73 kg) nominal

(Prueba con 2x 1900MHz, +43 dBm tonos @ ambiente)
